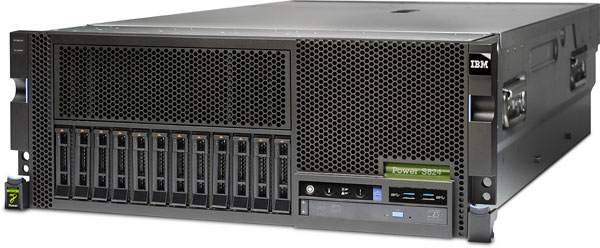

IBM Power8 S824 (8286-42A)
| 機器型號 | IBM Power8 S824 (8286-42A) |
| 處理器和內存 | |
| 微處理器 | 1個或 2個 6核 3.89 GHz POWER8 處理器卡 |
| 1個或 2個 8核 4.15 GHz POWER8 處理器卡，或者 | |
| 2個 12核 3.52 GHz POWER8 處理器卡 | |
|
二級 (L2) 高速緩存 |
每個內核 512 KB 二級高速緩存 |
|
三級 (L3) 高速緩存 |
每個內核 8 MB 三級高速緩存 |
|
四級 (L4) 高速緩存 |
每根 DIMM 16 MB |
| 最小/最大內存 | 16 GB、32 GB、64 GB 和 128 GB 1600 MHz DDR3 模塊，32 到 1 TB (1S) 32 到 2 TB (2S) |
| 動態內存共享 | |
| 處理器到內存帶寬 | 每個插槽 192 GBps |
| 存儲器和輸入/輸出 | |
| 標準背板 |
12個用于安裝硬盤驅動器 (HDD)/固 態磁盤 (SSD) 的小外形規格 (SFF) 托架 |
| 使用雙 IOA 高功能背板 |
18個用于 HDD/SSD 的 SFF 托架 + 8個 用于 SSD 的 1.8英寸托架 |
| 介質支架 | 一個薄型 DVD |
| 集成 SAS 控制器 |
標準 RAID 0、5、6、10。 可選：7200 MB† 高速緩存和 Easy Tier 功能 |
| 適配器插槽 | 隨附一個 x8 PCIe 插槽，必須包含 4 端口 1 Gb 以太網 LAN，以供客戶使用 |
| 用于并發維護的 11個 PCIe Gen3 插槽：4個 x16 + 7個 PCIe Gen3 x 8 | |
| 每個處理器模塊兩個 CAPI 適配器 | |
| I/O 帶寬 | 每個插槽 96 GBps |
| 擴展功能部件（可選） | |
| 最大 PCIe Gen3 I/O 抽屜數 | 2 |
| Power、RAS、系統軟件和物理特征與質保 | |
| 電源 | 100伏到 240伏 |
| RAS 功能部件 | 處理器指令重試 |
| 備用處理器恢復 | |
| 選擇性動態固件更新 | |
| 芯片終止內存 | |
|
糾錯碼 (ECC) 二級高速緩存， 三級高速緩存 |
|
| 帶有故障監控的服務處理器 | |
| 熱插拔磁盤支架 | |
| 熱插拔并發維護 PCIe 插槽 | |
| 熱插拔冗余電源和冷卻風扇 | |
| 動態處理器釋放 | |
| 針對 PCI 插槽的擴展錯誤處理 | |
| 操作系統* | AIX、IBM i 和 Linux on POWER |
| 系統尺寸 | 寬 427.5 x 高 173 x 深 750.5（毫米） |
| 質保 | 對于選定組件現場 3年有限保修；其他所有部件均為 CRU（顧客可更換組件）（因國家或地區而異），下一個工作日上午 9點到下午 5點（節假日除外），提供保修服務升級和維護。 |
| IBM Power8 S824 (8286-42A) 適用配件編號與描述 | ||
| 類別 | FC號 | 描述 |
| CPU | EPXE | 6-core 3.89 GHz POWER8 Processor Card |
| EPXF | 8-core 4.15 GHz POWER8 Processor Card | |
| EPXH | 12-core 3.52 GHz POWER8 Processor Card | |
| EPYE | One Processor Core Activation for #EPXE | |
| 說明 | 最多可以支持2個CPU插槽 | |
| 內存 | 4794 | Power Active Memory Expansion Enablement |
| EM8B | 16 GB DDR3 Memory | |
| EM8C | 32 GB DDR3 Memory | |
| EM8D | 64 GB DDR3 Memory | |
| 說明 | 最多可以支持16個內存插槽 DDR3 高達1TB | |
| 硬盤 | 1752 | 900GB 10k RPM SAS SFF-2 Disk Drive (AIX/Linux) |
| 1917 | 146GB 15k RPM SAS SFF-2 Disk Drive (AIX/Linux) | |
| 1925 | 300GB 10k RPM SAS SFF-2 Disk Drive (AIX/Linux) | |
| 1953 | 300GB 15k RPM SAS SFF-2 Disk Drive (AIX/Linux) | |
| 1964 | 600GB 10k RPM SAS SFF-2 Disk Drive (AIX/Linux) | |
| ES0G | 775GB SFF-2 SSD for AIX/Linux | |
| ES0L | 387GB SFF-3 SSD for AIX/Linux | |
| ES0N | 775GB SFF-3 SSD for AIX/Linux | |
| ES16 | 387GB 1.8in SSD for AIX/Linux | |
| ES19 | 387GB SFF-2 SSD for AIX/Linux | |
| ESD3 |
1.2TB 10K RPM SAS SFF-2 Disk Drive (AIX/Linux) |
|
| ESD5 |
600GB 10K RPM SAS SFF-3 Disk Drive (AIX/Linux) |
|
| ESD9 |
1.2TB 10K RPM SAS SFF-3 Disk Drive (AIX/Linux) |
|
| ESDB |
300GB 15K RPM SAS SFF-3 Disk Drive (AIX/Linux) |
|
| ESDR |
300GB 10k RPM SAS SFF-3 Disk Drive (AIX/Linux) |
|
| ESDT |
146GB 15k RPM SAS SFF-3 Disk Drive (AIX/Linux) |
|
| ESEZ | 300GB 15K RPM SAS SFF-2 4K Block - 4096 Disk Drive | |
| ESFB | 300GB 15K RPM SAS SFF-3 4K Block - 4096 Disk Drive | |
| ESFF | 600GB 15K RPM SAS SFF-3 4K Block - 4096 Disk Drive | |
| ESFP | 600GB 15K RPM SAS SFF-2 4K Block - 4096 Disk Drive | |
| 說明 | 最多可以支持12個硬盤插槽 | |
| 顯卡 | 5748 |
POWER GXT145 PCI Express Graphics Accelerator |
| EC46 | PCIe2 4-Port USB 3.0 Adapter | |
| 網卡 | 5287 | PCIe2 2-port 10GbE SR Adapter |
| 5769 | 10 Gigabit Ethernet-SR PCI Express Adapter | |
| 5772 | 10 Gigabit Ethernet-LR PCI Express Adapter | |
| 5899 | PCIe2 4-port 1GbE Adapter | |
| EC28 | PCIe2 2-Port 10GbE RoCE SFP+ Adapter | |
| EC30 | PCIe2 2-Port 10GbE RoCE SR Adapter | |
| EC3B | PCIe3 2-Port 40GbE NIC RoCE QSFP+ Adapter | |
| EN0K | PCIe2 4-port (10Gb FCoE & 1GbE) SFP+Copper&RJ45 | |
| EN0M | PCIe2 4-port(10Gb FCoE & 1GbE) LR&RJ45 Adapter | |
| EN0S | PCIe2 4-Port (10Gb+1GbE) SR+RJ45 Adapter | |
| EN0U | PCIe2 4-port (10Gb+1GbE) Copper SFP+RJ45 Adapter | |
| EN0W | PCIe2 2-port 10/1GbE BaseT RJ45 Adapter | |
| 光纖卡 | 5285 | PCIe2 2-Port 4X IB QDR Adapter 40Gb |
| 5729 | PCIe2 8Gb 4-port Fibre Channel | |
| 5735 | 2-Port 8 Gigabit Fibre Channel PCIE-4x Adapter | |
| 5774 | 4 Gigabit PCI Express Dual Port Fibre Channel Adapter | |
| EN0A | PCIe2 16Gb 2-port Fibre Channel Adapter | |
| EN0H | PCIe2 4-port (10Gb FCoE & 1GbE) SR&RJ45 | |
| 說明 | 總共11個PCI插槽 | |
| 電源 | EB2L | AC Power Supply - 900W |
| 說明 | 最多可支持4個電源 | |
