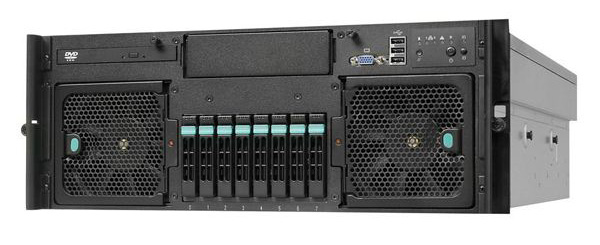

聯想 萬全 R630 G7
| 主機性能 | ||
| CPU | CPU采用 FC-mPGA6的封裝形式， 604pin；FSB為 1066MT/s，最高帶寬可以達到 8.5GB/s；支持 Intel® EM64TTM；采用Intel® CoreTM架構；支持 Intel® SpeedStepTM；支持 Intel® VT技術； | |
| SMP | 支持 4顆處理器，最多 16個物理核心注：CPU數量和類型需 OS配合方可正確被 OS識別。 | |
| 系統總線頻率 | 最高可支持 1066MHz | |
| 內存類型 | 支持 Registered ECC FBD I 667 DDRII內存 | |
| 內存擴展板（可選） | 最多支持 4個內存板； FBD I 667（時序為 5-5-5規格內存）；支持*8，*4，Single-Rank，Double-Rank規格的 DDR II內存封裝；支持DDR 512M/1G/2G bit 技術的DRAM顆粒；通過內存條上 AMB芯片實現閉環溫度控制；（Close Loop）通過內存板上溫控芯片實現開環溫度控制；(Open Loop)通過 PCI-E *16的物理接口與主板連接；通過內存板上 LED燈直觀指示每個內存DIMM的錯誤；支持內存的鏡像和熱備； | |
| 內存插槽及內存容量 | 每板 8個內存插槽 | |
| SAS控制器 | 隨配置不同，SAS方案略有不同。 1、Intel SAS卡 0701方案：通過 PCI-E*4連接主板，理論最大帶寬 2.5Gbps；提供 8個最高可達 3.0Gbps的數據通道；支持 SAS IR：支持 RAID 0；RAID 1；RAID 1a；可通過添加 ROMB Key和 ROMB Cache升級為 Intel SAS RAID模塊 0702方案；2、Intel SAS RAID模塊 0702方案：通過 PCI-E*4連接主板，理論最大帶寬 2.5Gbps；提供 8個最高可達 3.0Gbps的數據通道；支持 RAID 0；RAID 1；RAID 5；RAID 6；RAID 10；RAID 1a；RAID 50；RAID 60；支持 512M DDR II 667的 RAID Cache；可通過增加 IBBU（RAID電池），加強 RAID數據的可靠性； 3、LSI外插RAID卡方案：具體指標隨 RAID卡不同略有不同，具體指標請參考相關手冊。 4、聯想 3008E SAS方案：通過 PCI-E*4連接主板，理論最大帶寬2.5Gbps；提供 8個最高可達 3.0Gbps的數據通道；此卡采用 LSI 1068E芯片； | |
| 顯示 | 集成 PCI ATI ES1000顯示芯片，顯存 32MB | |
| SATA控制器 ESB2 | 集成 SATA II六口控制器； SATA 0：通過SATA-PATA轉接板連接 DVD或 Combo； SATA 1-4：連接到 SATA配置的 SATA背板，最多可以連接 4塊 SATA II硬盤，最高提供 3Gbps的數據傳輸速率； | |
| 網絡 | 集成一個千兆以太網絡芯片（采用 Intel 82563方案），提供兩個千兆以太網接口；可選擇系統特制的Intel 82575網卡0703，（采用 Intel 82575方案） | |
| CD-ROM | 支持 DVDROM/Combo | |
| USB | 支持 5個外部 USB2.0接口（機箱前部 3個，后部 2個）；支持一個內部 USB2.0接口，可連接USB2.0磁帶機；注：因部分操作系統的問題，可能安裝過程中需要禁用 USB2.0功能，安裝完成后部分可以打開。 | |
| 鍵盤/鼠標 | 由于本機型只支持 USB接口，所以本系統提供兩種解決方案： 1、USB鍵盤/鼠標； 2、USB-PS/2 1轉 2的轉接線；由于本機型多配合 KVM切換器使用，請用戶根據實際需求選擇；注：轉接線與部分老式 KVM切換器存在兼容性問題，請用戶盡量選擇優質切換器。 | |
| 軟驅 | USB軟驅 | |
| 擴展性能 | ||
| PCI |
Slot 1 PCI-E*8 支持 PCI-Hot-plug Slot 2 PCI-E*8 支持 PCI-Hot-plug Slot 3 PCI-E*8 Slot 4 PCI-E*8 Slot 5 PCI-E*4 Slot 6 PCI-E*4 Slot 7 PCI-E*4 |
|
| Intel 82575網卡0703（可選） | 集成 Intel 82575雙口千兆網卡，支持 IOAT | |
| Intel SAS卡 0701（可選） | 采用 LSI 1078方案 | |
| 磁盤擴展能力 | 支持最大 8塊熱插拔 2.5寸 SAS硬盤 | |
| 外部驅動器擴展能力 | 1×5.25英寸 | |
| 外部設備接口 | 2×串口（其中 1個位于主板后 I/O，1個需要用戶自行擴展） 2×VGA接口（一個在前面板）5×USB接口（其中 2個位于主板后 I/O，3個在前面板） 2×千兆以太網口（ RJ45） | |
| 系統散熱性能 | ||
| 系統風扇數量 | 1+1內存風扇；（內存板后部）（可擴展至 2+2）1+1系統風扇；（機箱前部） | |
| 電源特性 | ||
| 電源輸入電壓 | 200～240V / 50-60Hz | |
| 電源功率 | 1570W電源（可擴展至 1+1冗余電源） | |
| 環境特性 | ||
| 環境溫度 | 工作環境：10℃～35℃運輸/儲存環境：-40℃～70℃注：環境溫度在 23℃左右時，系統噪音為最低，請用戶注意調整機房環境溫度。請用戶注意，經過儲運的服務器，請在開箱前將其放置在機房環境下，至少 24小時后再上電開機，以避免因為環境變化較快，直接上電造成的電子器件的損壞。 | |
| 環境濕度 | 工作環境：35-80％相對濕度運輸/儲存環境：20-93％相對濕度 | |
| 系統尺寸（R630 G7） | 173mm×447mm×706mm（高度×寬度×深度） | |
| 前部所需空間 | ≥76mm（入口氣流溫度小于 30℃） | |
| 側面所需空間 | ≥25mm | |
| 后部所需空間 | ≥152mm（無入口氣流限制） | |
| 系統重量 | 最大配置 40kg(R630 G7) | |
| 系統安全性 | A級產品，請勿與人員同室放置。 | |
| 噪音與散熱注意： 1、當本機型所有風扇全速運轉時，噪音值會達到75dB左右； 2．當環境溫度為 23攝氏度以下時，噪音值在55dB±10%以下；（BIOS中噪音部分選擇為 Open Loop，海拔為301-900m） 3．隨著環境溫度的升高，和系統業務的增加，各部件的發熱量增加，會出現風扇提高轉速的現象，此為正常現象； 4、由于目前電子器件的功率和工作頻率越來越高，導致系統的散熱需求越來越高，所以為了使四路服務器能夠更穩定的工作，請注意保持機房溫度；5、由于本機型風扇高速運轉產生的噪音較高，并且因為本機的電磁輻射等級為 Class A。所以特別提請各位用戶，將此機型放置在專用機房使用。 | 系統散熱分為三個模塊進行，根據安置在特定位置的傳感器的溫度，通過調節風扇的轉速來達到智能控溫的效果。 1．前部風扇：采集前面板的傳感器溫度值； 并且兼顧四個 CPU，四個內存板前部，兩個電源和主板溫度。 啟動時轉速為90%；（若此傳感器失效，也會以 90%運行） S2休眠狀態為 100% 最小正常轉速為 20% | |
| 前面板溫度（攝氏度） | 前風扇轉速（%） | |
| 0 | 20 | |
| 16 | 21 | |
| 18 | 22 | |
| 20 | 23 | |
| 22 | 24 | |
| 24 | 25 | |
| 26 | 32 | |
| 27 | 39 | |
| 28 | 46 | |
| 29 | 53 | |
| 30 | 59 | |
| 31 | 66 | |
| 32 | 73 | |
| 33 | 80 | |
| 34 | 80 | |
| 2．右側內存風扇：采集前面板溫度，并根據內存板 A/B前部溫度和內存板 A-B間的溫度差來調節轉速。 注意：本手冊以內存風扇冗余配置為例進行說明。 | ||
| 前面板溫度（攝氏度） | 前風扇轉速（%） | |
| 0 | 30 | |
| 16 | 31 | |
| 18 | 32 | |
| 20 | 33 | |
| 22 | 34 | |
| 24 | 35 | |
| 26 | 36 | |
| 27 | 37 | |
| 28 | 38 | |
| 29 | 40 | |
| 30 | 41 | |
| 31 | 42 | |
| 32 | 43 | |
| 33 | 44 | |
| 34 | 44 | |
| 3．左側內存風扇：采集前面板溫度，并根據內存板 C/D前部溫度和內存板 C-D間的溫度差來調節轉速。 注意：本手冊以內存風扇冗余配置為例進行說明。 | ||
| 前面板溫度（攝氏度） | 前風扇轉速（%） | |
| 0 | 30 | |
| 16 | 31 | |
| 18 | 32 | |
| 20 | 33 | |
| 22 | 34 | |
| 24 | 35 | |
| 26 | 36 | |
| 27 | 37 | |
| 28 | 38 | |
| 29 | 40 | |
| 30 | 41 | |
| 31 | 42 | |
| 32 | 43 | |
| 33 | 44 | |
| 34 | 44 | |
| 兼容操作系統及隨機軟件 | ||
| 兼容操作系統（ Intel SAS RAID模塊0702）（可選） |
Windows Server 2003 Standard R2 32bit+SP2 Windows Server 2003 Standard R2 X64+SP2 Windows Server 2003 Enterprise 32bit+SP2 Windows Server 2003 Enterprise X64+SP2 Redhat Enterprise Linux 5.0 32bit Redhat Enterprise Linux 5.0 X64 Redhat EL AS 4.0 Update 4 32bit Redhat EL AS 4.0 Update 4 X64 Redhat EL AS 4.0 Update 5 32bit Redhat EL AS 4.0 Update 5 X64 Suse 10+SP1 32bit Suse 10+SP1 X64 Suse 9+SP3 32bit Suse 9+Sp3 X64 Redflag 5.0 DC Server 32bit+SP1 Redflag 5.0 DC Server X64+SP1 |
|
| 兼容操作系統（ Intel SAS卡0701）（可選） |
Windows Server 2003 Standard R2 32bit+SP2 Windows Server 2003 Standard R2 X64+SP2 Windows Server 2003 Enterprise 32bit+SP2 Windows Server 2003 Enterprise X64+SP2 Redhat Enterprise Linux 5.0 32bit Redhat Enterprise Linux 5.0 X64 Redhat EL 4.0 AS Update 4 32bit |
|
|
Redhat EL 4.0 AS Update 4 X64 Redhat EL 4.0 AS Update 5 32bit Redhat EL 4.0 AS Update 5 X64 Suse 10+SP1 32bit Suse 10+SP1 X64 Suse 9+SP3 32bit Suse 9+Sp3 X64 Redflag 5.0 DC Server 32bit+SP1 Redflag 5.0 DC Server X64+SP1 |
||
| 慧眼高級版 RMM2兼容OS 注：必須配置Intel82575網卡卡（可選）。 |
Windows Server 2003 Standard R2 32bit+SP2 Windows Server 2003 Standard R2 X64+SP2 Windows Server 2003 Enterprise 32bit+SP2 Windows Server 2003 Enterprise X64+SP2 Redhat EL 4.0 AS Update 4 32bit Redhat EL 4.0 AS Update 4 X64 Suse 9+SP3 32bit Suse 9+Sp3 X64 |
|
| 慧眼導航版自動安裝支持 OS |
Windows Server 2003 Standard R2 32bit+SP2 Windows Server 2003 Standard R2 X64+SP2 Windows Server 2003 Enterprise 32bit+SP2 Windows Server 2003 Enterprise X64+SP2 Redhat EL AS 4.0 Update 4 32bit Redhat EL AS 4.0 Update 4 X64 Suse 9+SP3 32bit Suse 9+Sp3 X64 |
|
| 兼容操作系統（ Intel 82575網卡）（可選） |
Windows Server 2003 Standard R2 32bit+SP2 Windows Server 2003 Standard R2 X64+SP2 Windows Server 2003 Enterprise 32bit+SP2 Windows Server 2003 Enterprise X64+SP2 Redhat Enterprise Linux 5.0 32bit Redhat Enterprise Linux 5.0 X64 Redhat EL AS 4.0 Update 4 32bit Redhat EL AS 4.0 Update 4 X64 Suse 10+SP1 32bit Suse 10+SP1 X64 Suse 9+SP3 32bit Suse 9+Sp3 X64 |
|
| 隨機軟件 | 預裝 PC DOS7.0 萬全服務器導航光盤萬全慧眼 III專業版 | |
